Beschreibung
SIEMENS
3RT2023-2BB44
SIRIUS
Schütz
+
SIEMENS
3RH2911-2HA11
gebraucht / used

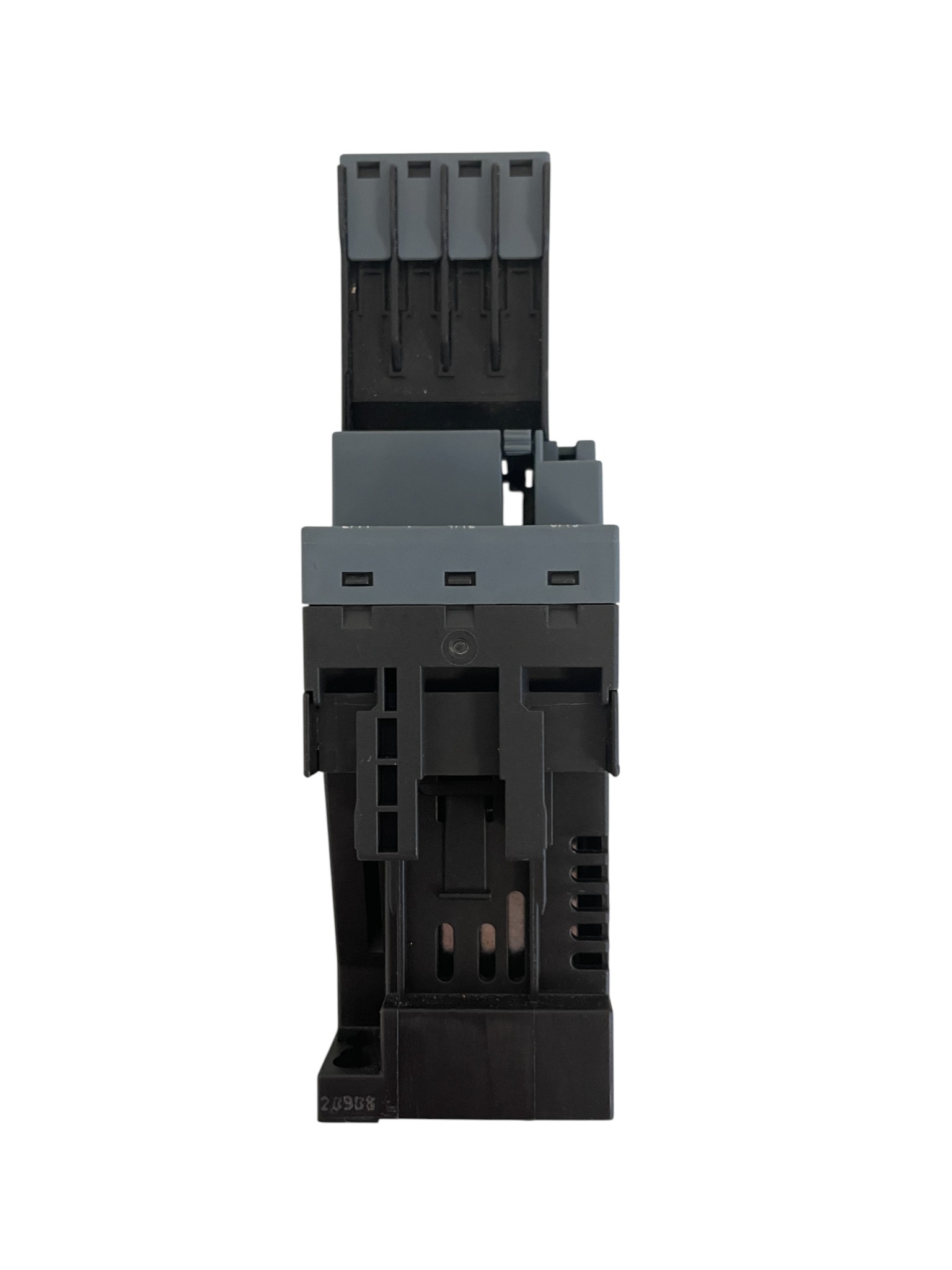

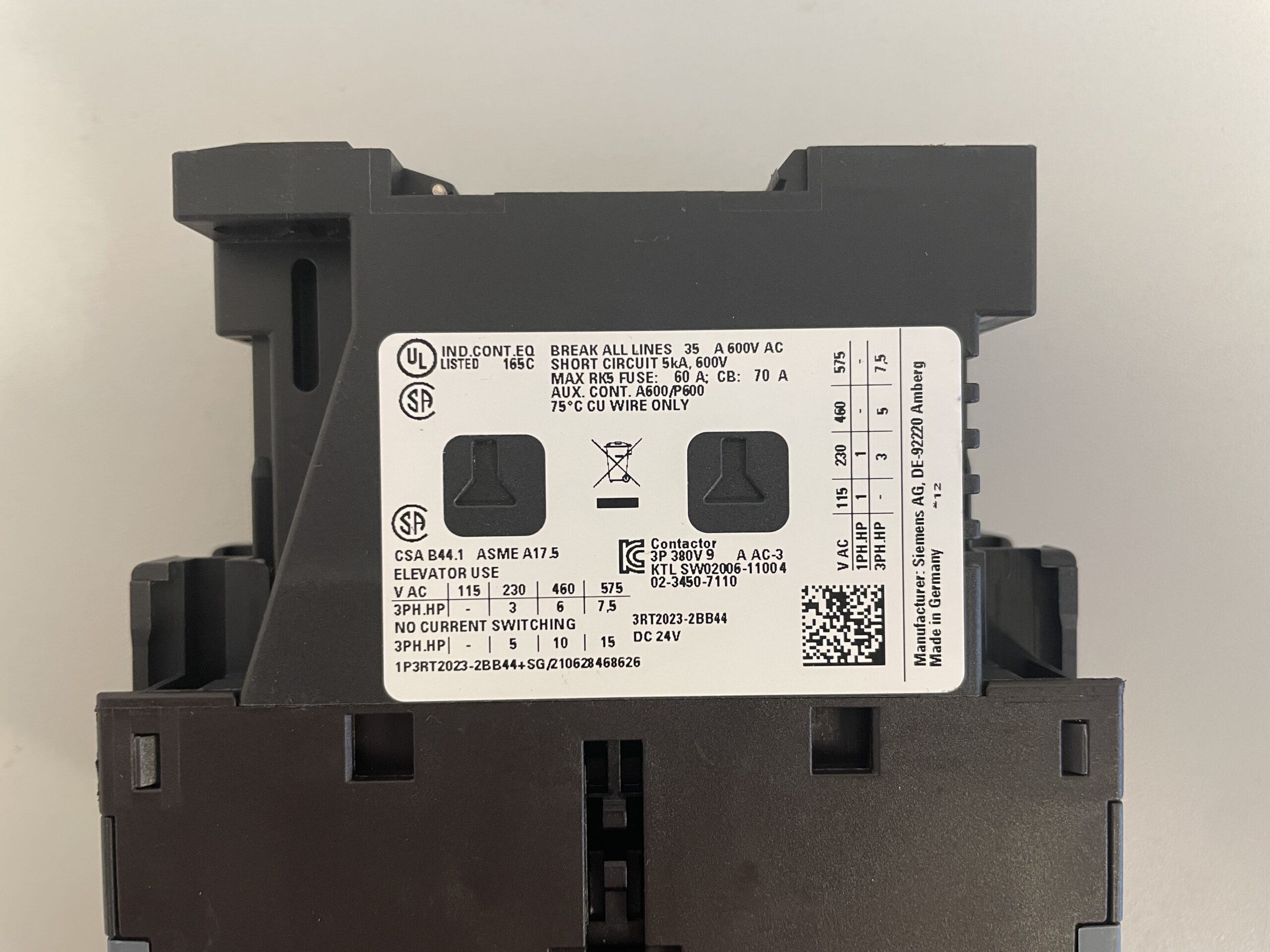

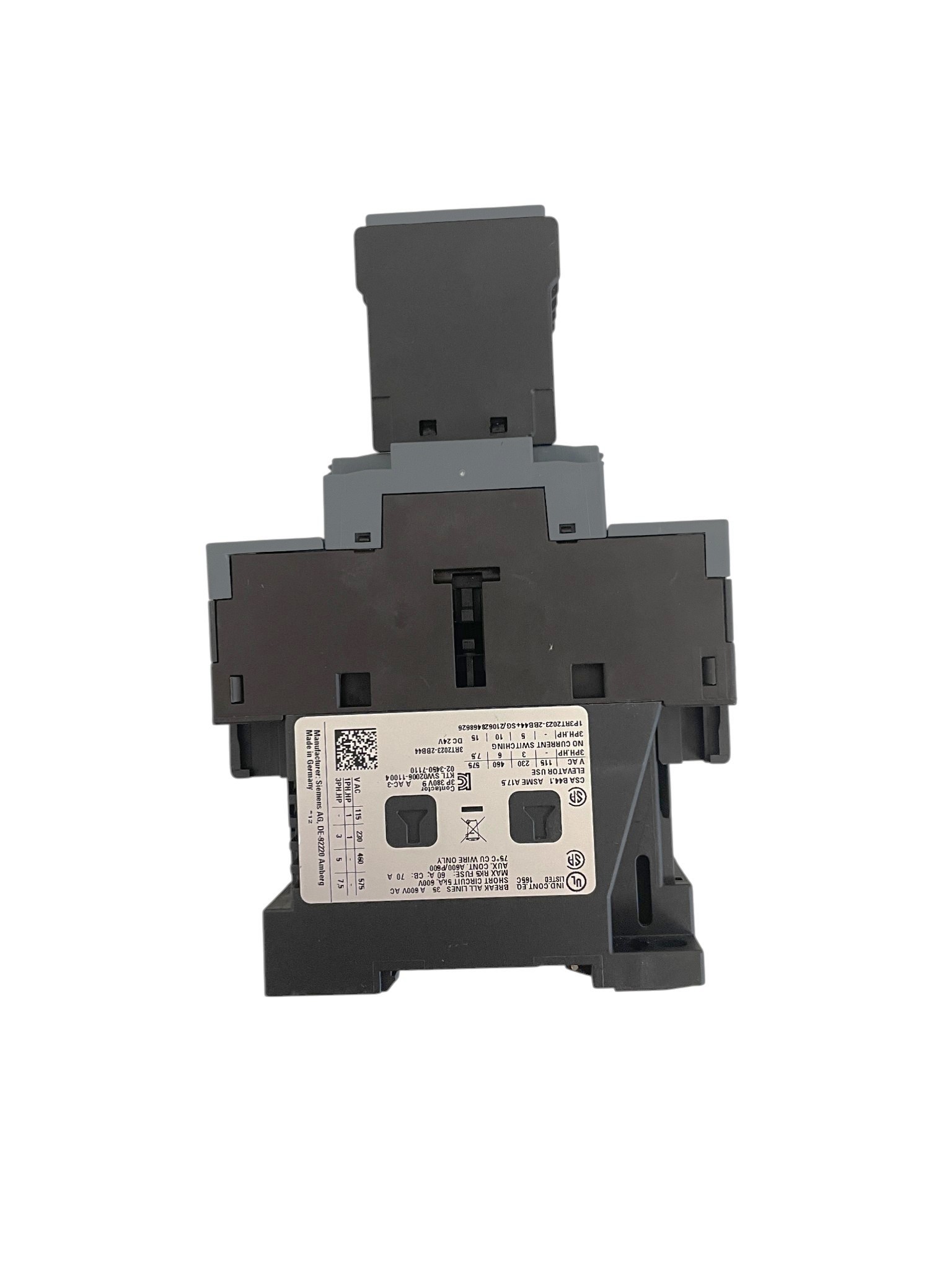

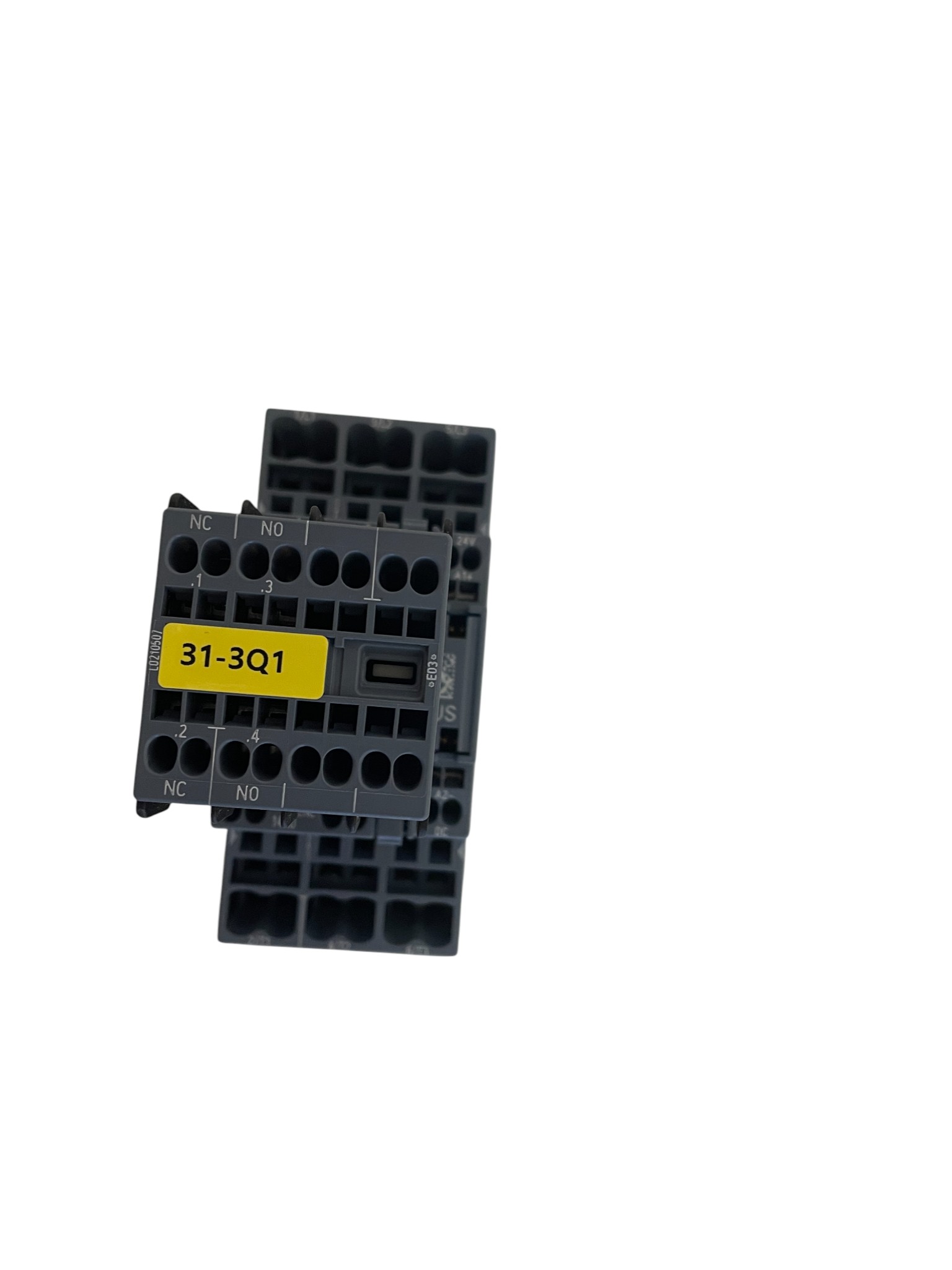

Bitte unbedingt die Fotos beachten
Please look at the pictures. Important!!!
Netto Gewicht / net weight: 0,65 kg
3RH2911-2HA11 Beschreibung gemäß Siemens:
Baugröße des Schützes S0
Produkterweiterung
● Funktionsmodul für Kommunikation Nein
● Hilfsschalter Nein
Verlustleistung [W] bei Bemessungswert Strom
● bei AC bei warmem Betriebszustand 0,6 W
● bei AC bei warmem Betriebszustand je Pol 0,2 W
● ohne Laststromanteil typisch 5,9 W
Art der Verlustleistungsberechnung polabhängig quadratisch
Isolationsspannung
● des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert 690 V
● des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert 690 V
Stoßspannungsfestigkeit
● des Hauptstromkreises Bemessungswert 6 kV
● des Hilfsstromkreises Bemessungswert 6 kV
maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 400 V
Schockfestigkeit bei Rechteckstoß
● bei DC 10g / 5 ms, 7,5g / 10 ms
Schockfestigkeit bei Sinusstoß
● bei DC 15g / 5 ms, 10g / 10 ms
mechanische Lebensdauer (Schaltspiele)
● des Schützes typisch 10 000 000
● des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch 5 000 000
● des Schützes mit aufgesetztem Hilfsschalterblock typisch 10 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009 Q
RoHS-Richtlinie (Datum) 10/01/2009
Nettogewicht pro ME 0,685 kg
3RH2911-2HA11
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert 690 V
Stoßspannungsfestigkeit Bemessungswert 6 kV
Schutzart IP frontseitig IP20
mechanische Lebensdauer (Schaltspiele) typisch 10 000 000
elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch 200 000
RoHS-Richtlinie (Datum) 10/01/2009
Nettogewicht pro ME 47 g
Anzahl der Öffner für Hilfskontakte
● unverzögert schaltend 1
● nacheilend schaltend 0
Anzahl der Schließer für Hilfskontakte
● unverzögert schaltend 1
● voreilend schaltend 0
Anzahl der Wechsler der Hilfskontakte unverzögert schaltend 0
Betriebsstrom bei AC-15 bei 690 V Bemessungswert 1 A
Betriebsstrom der Hilfskontakte bei AC-12
● bei 24 V 10 A
● bei 230 V 10 A
Betriebsstrom der Hilfskontakte bei AC-14
● bei 125 V 6 A
● bei 250 V 6 A
Betriebsstrom der Hilfskontakte bei AC-12 maximal 10 A
Betriebsstrom der Hilfskontakte bei AC-15
● bei 24 V 6 A
● bei 230 V 6 A
● bei 400 V 3 A
Betriebsstrom der Hilfskontakte bei DC-12
● bei 24 V 10 A
● bei 110 V 3 A
● bei 220 V 1 A
Betriebsstrom bei 2 Strombahnen in Reihe bei DC-12
● bei 24 V Bemessungswert 10 A
● bei 60 V Bemessungswert 10 A
● bei 110 V Bemessungswert 4 A
● bei 220 V Bemessungswert 2 A
● bei 440 V Bemessungswert 1,3 A
● bei 600 V Bemessungswert 0,65 A
Betriebsstrom bei 3 Strombahnen in Reihe bei DC-12
● bei 24 V Bemessungswert 10 A
● bei 60 V Bemessungswert 10 A
● bei 110 V Bemessungswert 10 A
● bei 220 V Bemessungswert 3,6 A
● bei 440 V Bemessungswert 2,5 A
● bei 600 V Bemessungswert 1,8 A
Betriebsstrom bei 2 Strombahnen in Reihe bei DC-13
● bei 24 V Bemessungswert 10 A
● bei 60 V Bemessungswert 3,5 A
● bei 110 V Bemessungswert 1,3 A
● bei 220 V Bemessungswert 0,9 A
● bei 440 V Bemessungswert 0,2 A
● bei 600 V Bemessungswert 0,1 A
Betriebsstrom bei 3 Strombahnen in Reihe bei DC-13
● bei 24 V Bemessungswert 10 A
● bei 60 V Bemessungswert 4,7 A
● bei 110 V Bemessungswert 3 A
● bei 220 V Bemessungswert 1,2 A
● bei 440 V Bemessungswert 0,5 A
● bei 600 V Bemessungswert 0,26 A
Betriebsstrom der Hilfskontakte bei DC-13
● bei 24 V 6 A
● bei 48 V 2 A
● bei 60 V 2 A
● bei 110 V 1 A
● bei 125 V 0,9 A
● bei 220 V 0,3 A
● bei 250 V 0,3 A
Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V C-Charakteristik: 10 A; 0,4 kA
Kontaktzuverlässigkeit der Hilfskontakte Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA)
