Beschreibung

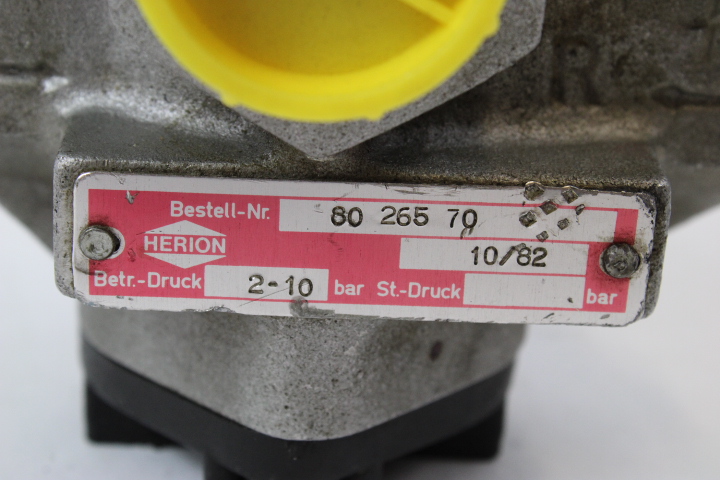

HERION
80 265 70
Indirekt elektropneumatisch
bestätigtes Sitzventil
Beschreibung gemäß Norgren:
Betriebsmedium:
Gefilterte Druckluft geölt
oder ungeölt
Wirkungsweise:
Elektromagnetisch,
indirekt gesteuert Sitzventil
Betriebsdruck:
-1 … 10 bar (-14 … 145 psi)
Nennweite:
15 … 50 mm
Anschluss:
G1/2, G3/4, G1, G1 1/2, G2
Durchflussrichtung:
Festgelegt
Einbaulage:
Vorzugsweise Magnet nach oben
senkrecht.
Bei schweren Erschütterungen
Magnet nach oben senkrecht zur
Schwingungsachse
Umgebungs/Mediums-
temperatur:
-10° … +60°C (+14° … +140°F)
Abhängig vom Magnetsystem.
Um das Einfrieren der Teile zu
vermeiden, muss die Druckluft
unter +2°C (+35°F) frei von
Feuchtigkeit sein.
Material:
Ventilgehäuse: Aluminium
Dichtung: Polyurethan (AU)
Innenteile: POM
Weitere Ausführungen
Auf Anfrage
Durchfluss-Umrechnung:
Cv US-Gallone/min (Wasser) =
l/min (Luft) x 0,001
Kv m³/h (Wasser) =
l/min (Luft) x 0,000906
gebraucht / used

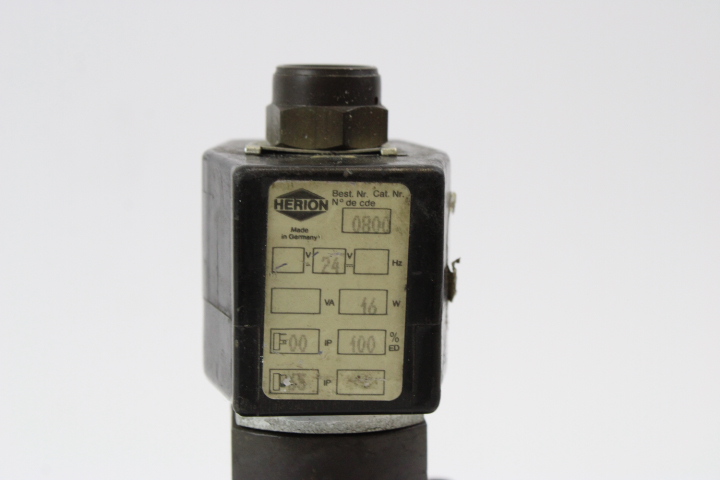

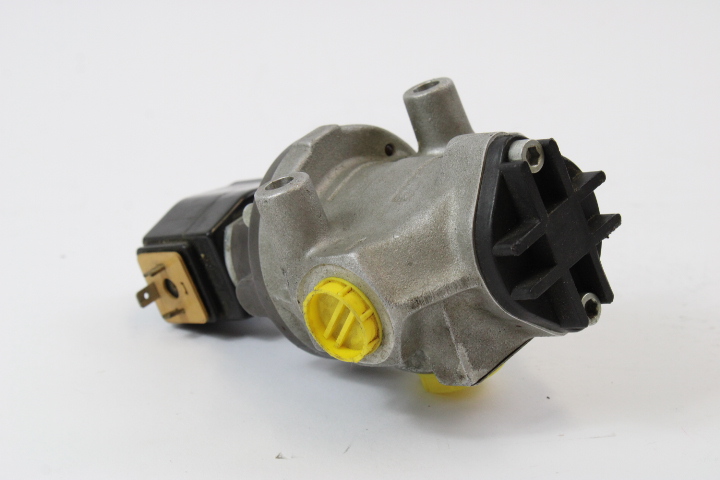

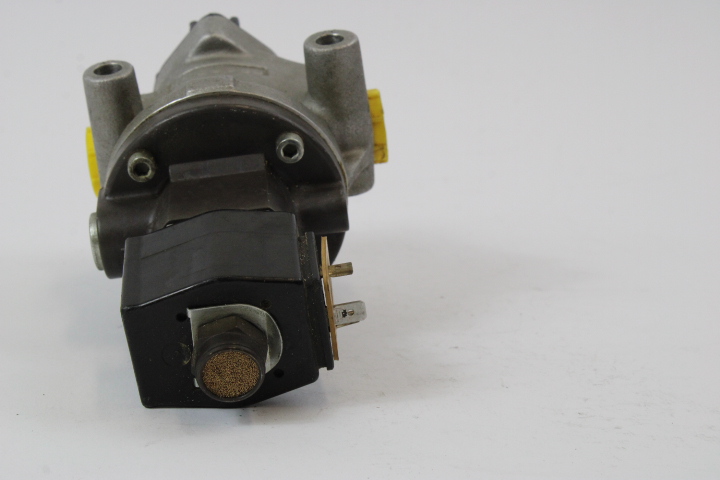

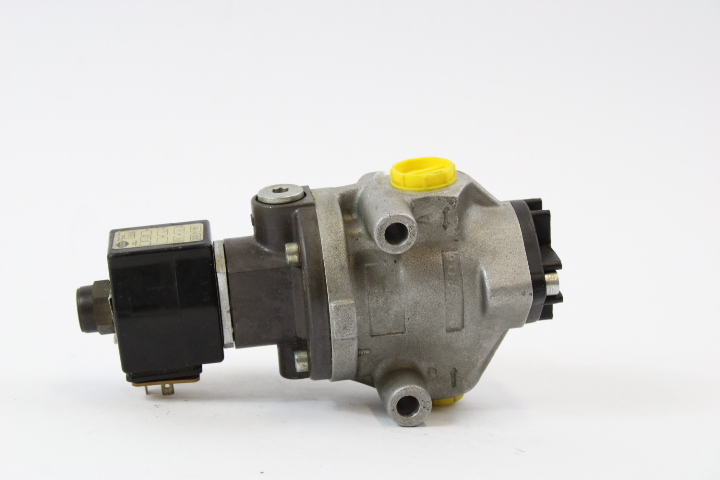

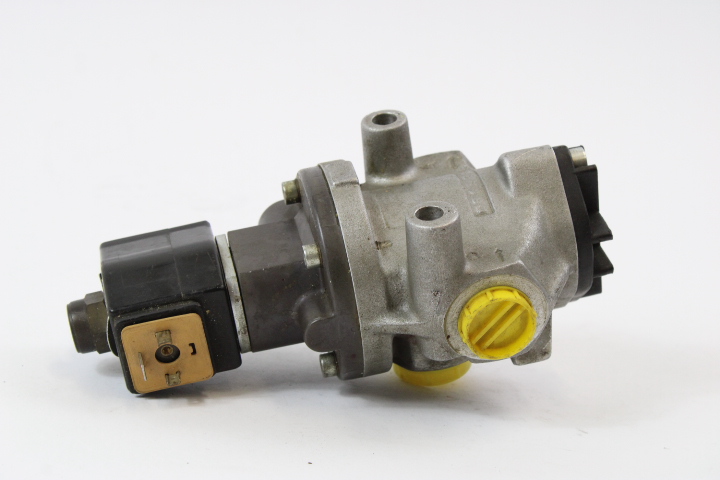

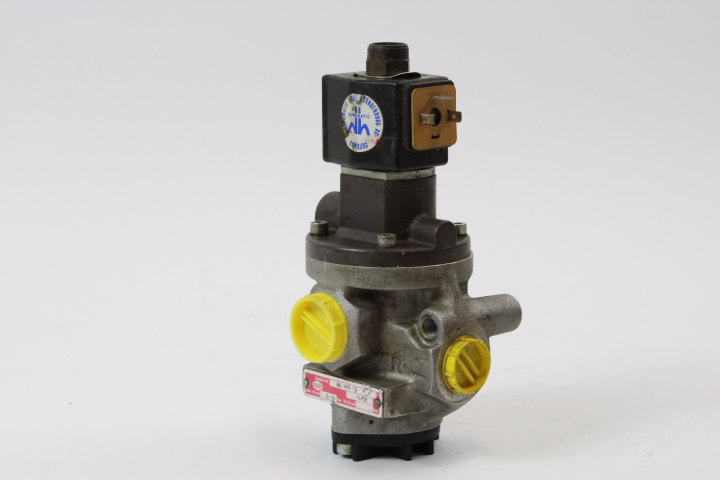

Bitte unbedingt die Fotos beachten
Please look at the pictures. Important!!!
Netto Gewicht / net weight: 1,3 kg
