Euchner TZ1 LE024SR11 Sicherheitsschalter -OVP/unused-

Beschreibung

Euchner
TZ1 LE024SR11
Sicherheitsschalter

technische Daten gemäß Euchner:

Elektrische Anschlusswerte
Anschlussleistung  10 W
Bemessungsisolationsspannung Ui  50 V
Bemessungsstoßspannungsfestigkeit Uimp  1.5 kV
Gebrauchskategorie
DC-13  4A 24V
AC-15  4A 50V
Kurzschlussschutz nach IEC 60269-1  4A gG
Magnetbetriebsspannung
AC/DC  24 V -15% … +10%
Magnet-Einschaltdauer ED  100 %
Schaltspannung
min. bei 10mA  12 V
Schaltstrom
min. bei 24V  1 mA
thermischer Bemessungsstrom Ith  4 A
Mechanische Werte und Umgebung
Anfahrgeschwindigkeit  max. 20 m/min
Anfahrrichtung
Betätigungskopf links  C
Anschlussart
1 x  Steckverbinder SR11
Anzahl Schließer Türstellung
Anzahl Schließer Zuhaltungsüberwachung   schaltet grüne LED
Anzahl Zwangsöffner Türstellung
Anzahl Zwangsöffner Zuhaltungsüberwachung
Auszugskraft  30 N
Betätigungshäufigkeit  max. 1200 1/h
Betätigungskraft  35 N
Deckel  schwarz
Einbaulage  beliebig
Eintauchtiefe  52 mm
Mechanische Lebensdauer  1 x 10⁶
Rückhaltekraft  10 N
Schaltprinzip  Schleichschaltglied
Schutzart  IP65
Umgebungstemperatur  -25 … +80 °C
Werkstoff
Gehäuse  Leichtmetall Druckguss anodisch oxidiert
Kontakt  Silberlegierung hauchvergoldet
Zuhaltekraft Fmax  2000 N
Zuhaltekraft FZh  1500 N
Zuhaltungsprinzip  Ruhestromprinzip
Zuverlässigkeitswerte nach EN ISO 13849-1
 Ansteuerung der Zuhaltung
Kategorie  Abhängig von der externen Ansteuerung der Zuhaltung
Performance Level  Abhängig von der externen Ansteuerung der Zuhaltung
PFHD  Abhängig von der externen Ansteuerung der Zuhaltung
 Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung
B10D  3 x 10⁶
In Kombination mit Betätiger BETAETIGER-Z-GN
Nachlauf  16 mm
In Kombination mit Betätiger BETAETIGER-Z-G
Nachlauf  4 mm

ungebraucht / unused

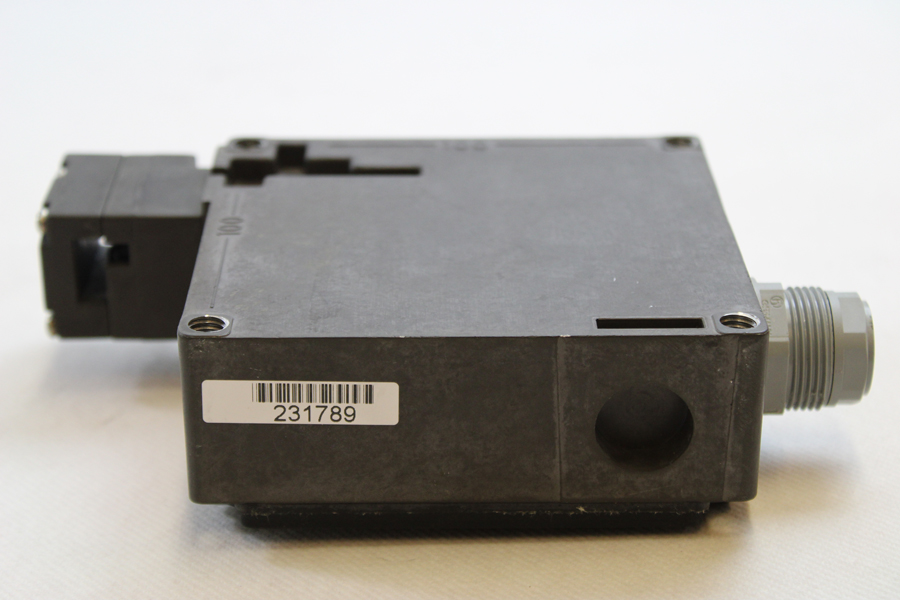

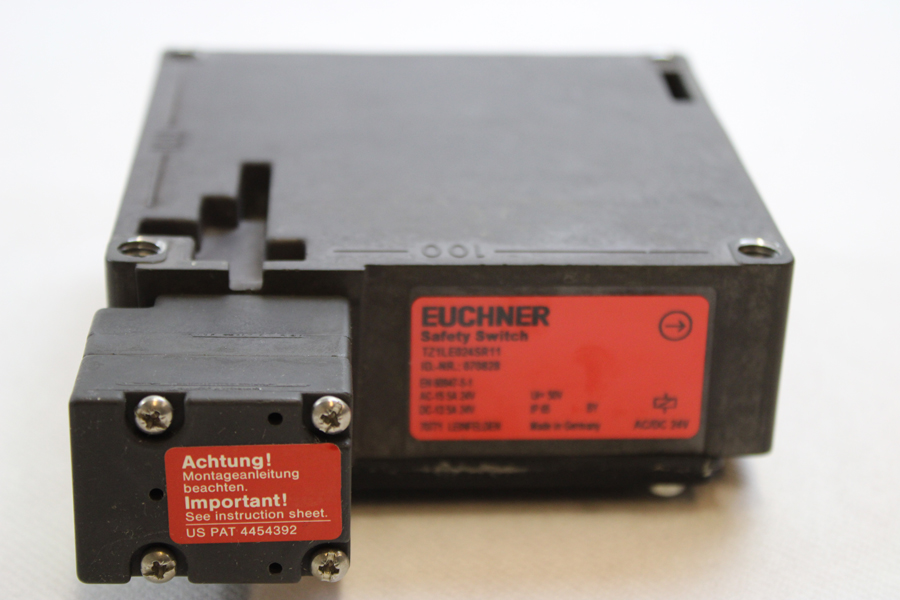

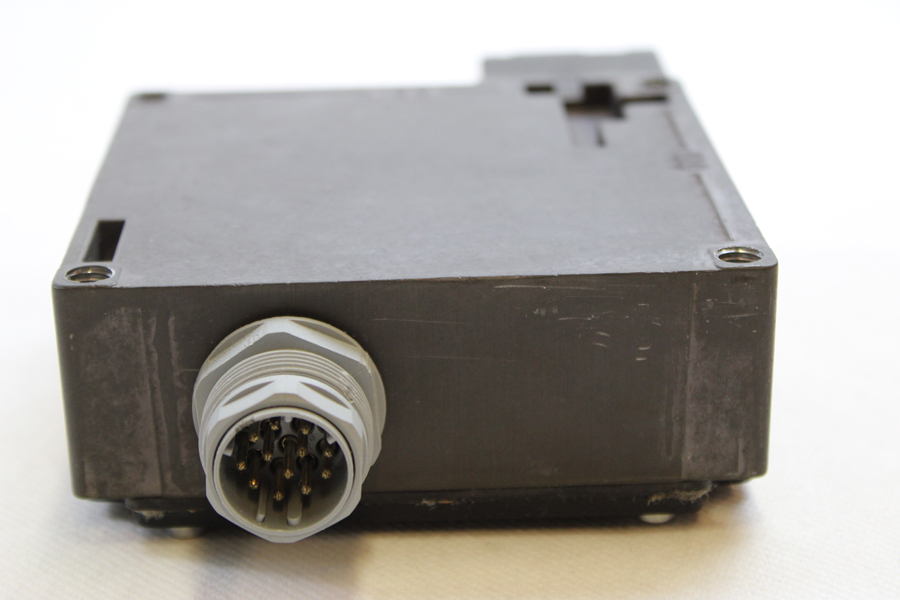

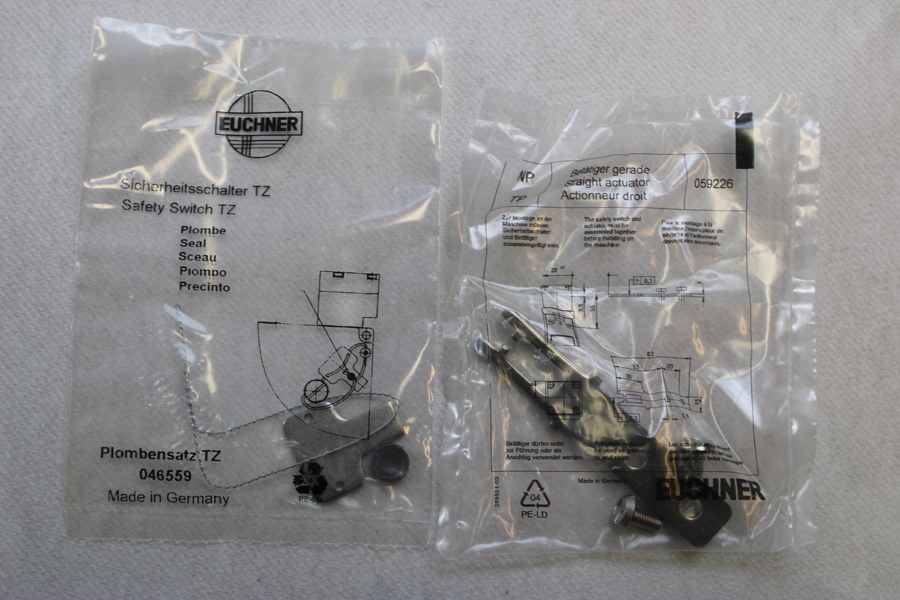

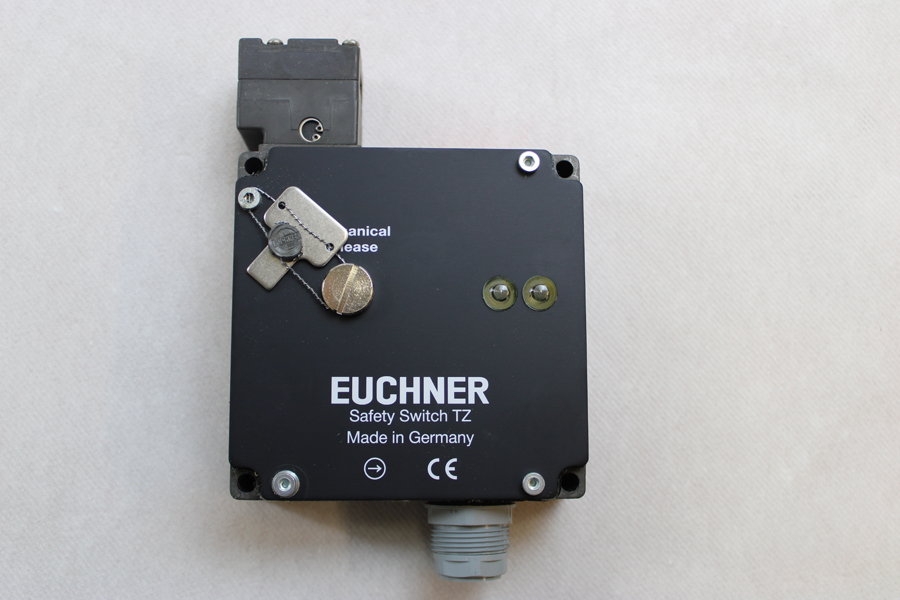

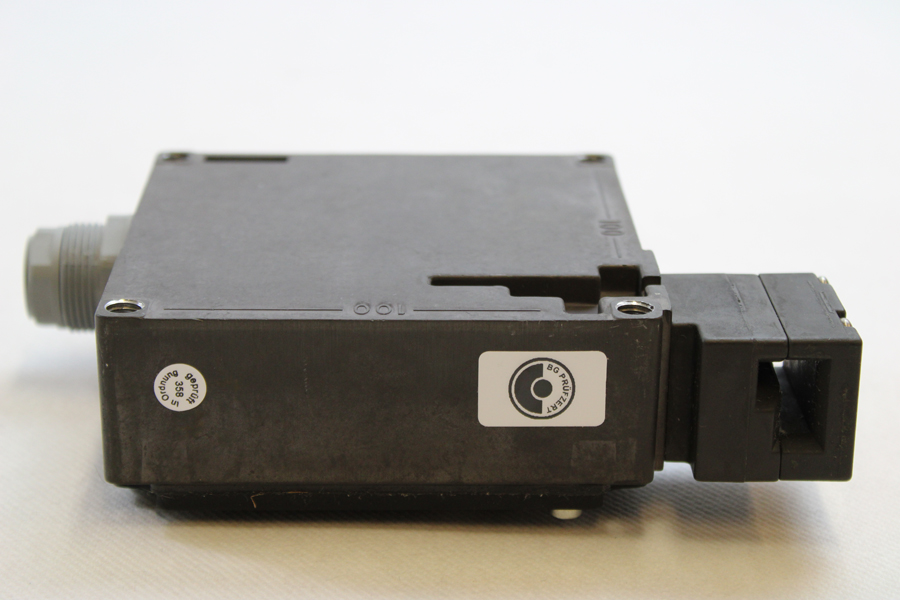

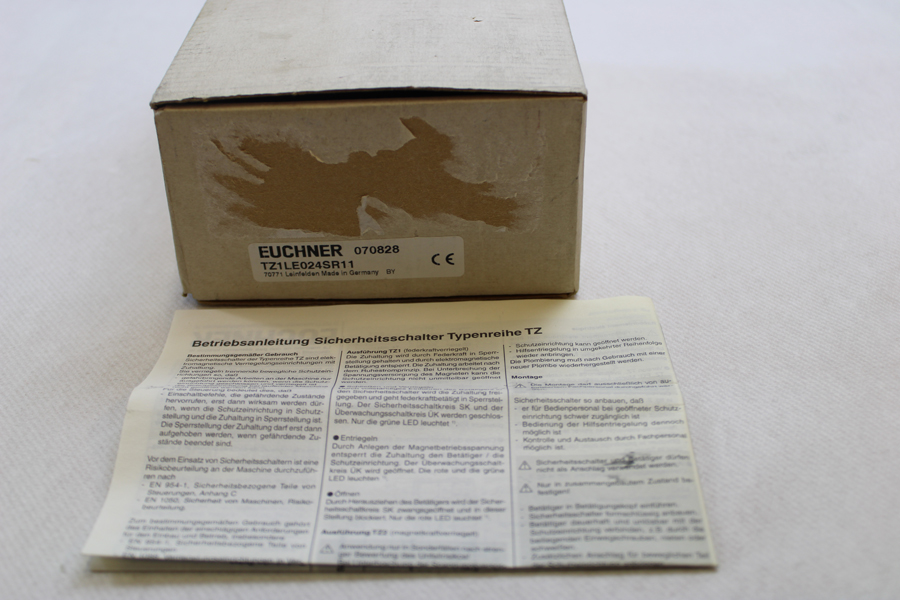

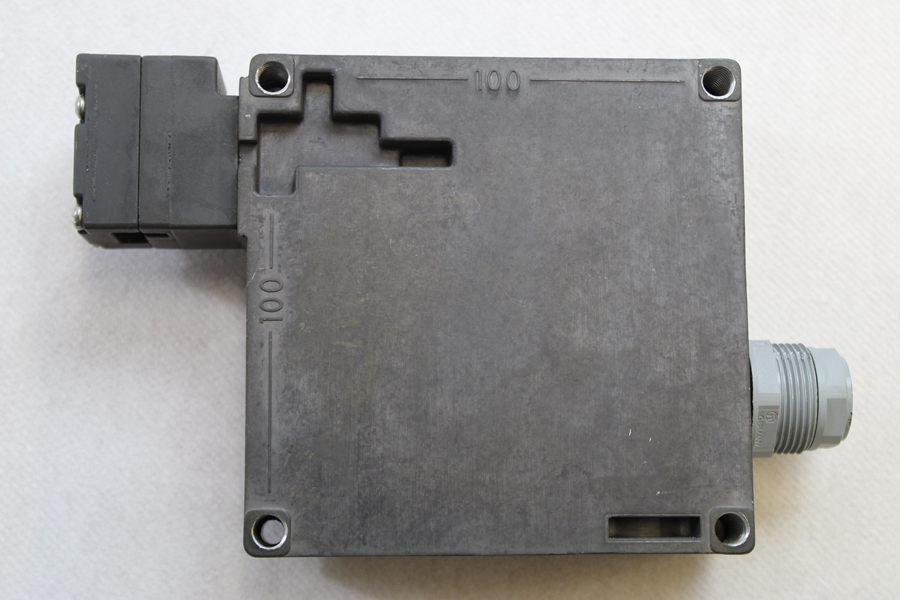

Bitte unbedingt die Fotos beachten

Please look at the pictures. Important!!!

Netto Gewicht / net weight:  1,25 kg
