Beschreibung
Euchner
TP4-4131K024M
Sicherheitsschalter
technische Daten von Euchner übernommen:
| Anschlussleistung | 8 W |
| Anschlussquerschnitt | 0.34 … 1.5 mm² |
| Bemessungsisolationsspannung Ui | 250 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 2.5 kV |
| Gebrauchskategorie | |
| DC-13 | 4A 24V |
| AC-15 | 4A 230V |
| Kurzschlussschutz nach IEC 60269-1 | 4A gG |
| Magnetbetriebsspannung | |
| AC/DC | 24 V -15% … +10% |
| Magnet-Einschaltdauer ED | 100 % |
| Schaltspannung | |
| min. bei 10mA | 12 V |
| Schaltstrom | |
| min. bei 24V | 1 mA |
| thermischer Bemessungsstrom Ith | 4 A |
Mechanische Werte und Umgebung
| Anfahrgeschwindigkeit | max. 20 m/min |
| Anschlussart | |
| 3 x | M20 x 1,5 |
| Anzahl Schließer Türstellung | 1 |
| Anzahl Schließer Zuhaltungsüberwachung | 1 |
| Anzahl Zwangsöffner Zuhaltungsüberwachung | 2 |
| Auszugskraft | 20 N |
| Betätigungshäufigkeit | max. 1200 1/h |
| Betätigungskraft | 10 N |
| Einbaulage | beliebig |
| Mechanische Lebensdauer | 1 x 10⁶ |
| Rückhaltekraft | 10 N |
| Schaltprinzip | Schleichschaltglied |
| Schutzart | IP67 |
| Umgebungstemperatur | -20 … +55 °C |
| Werkstoff | |
| Gehäuse | Glasfaserverstärkter Thermoplast |
| Kontakt | Silberlegierung, hauchvergoldet |
| Zuhaltekraft Fmax | 1300 N |
| Zuhaltekraft FZh | 1000 N |
| Zuhaltungsprinzip | Arbeitsstromprinzip |
Zuverlässigkeitswerte nach EN ISO 13849-1
| Überwachung der Zuhaltung und der Stellung der Schutzeinrichtung | |
| B10D | 3 x 10⁶ |
In Kombination mit Betätiger BETAETIGER-P-GT
| Nachlauf horizontal | 2 mm |
| Nachlauf vertikal | 1.5 mm |
In Kombination mit Betätiger BETAETIGER-P-GNT
| Nachlauf horizontal | 7 mm |
| Nachlauf vertikal | 7 mm |
ungebraucht / unused

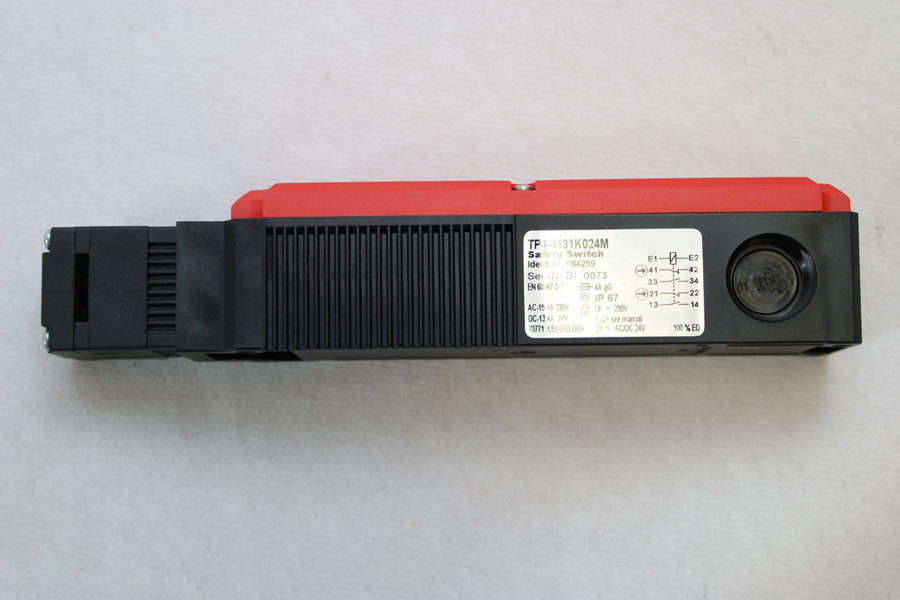

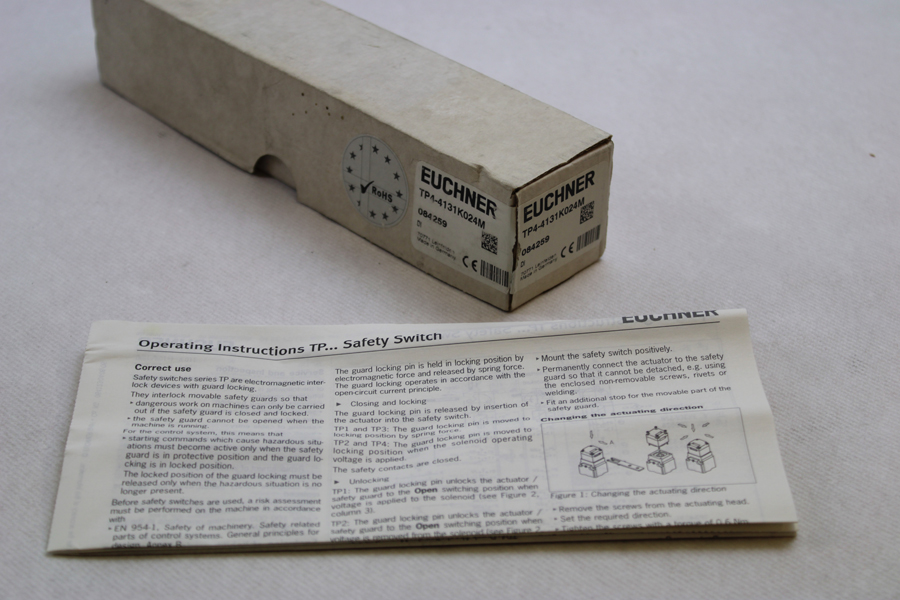

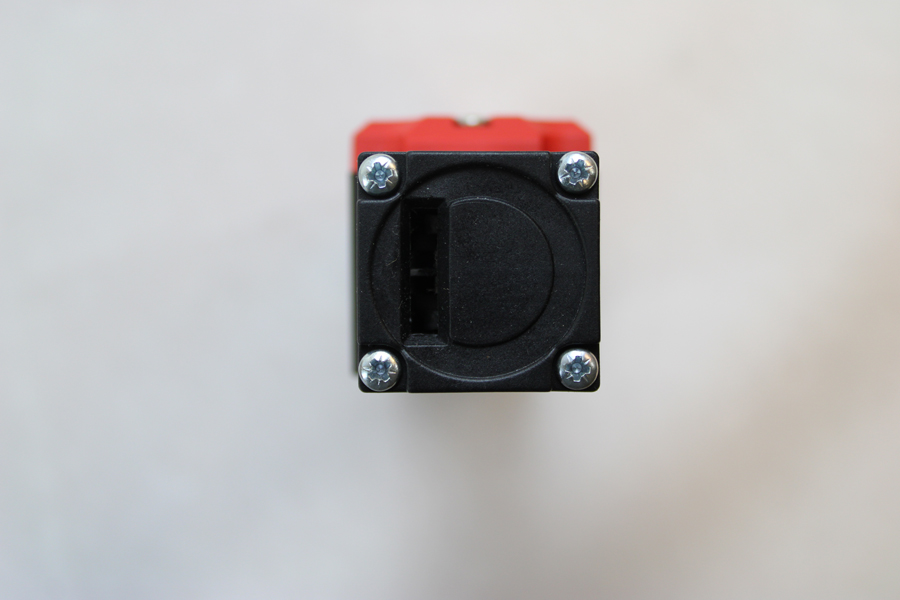

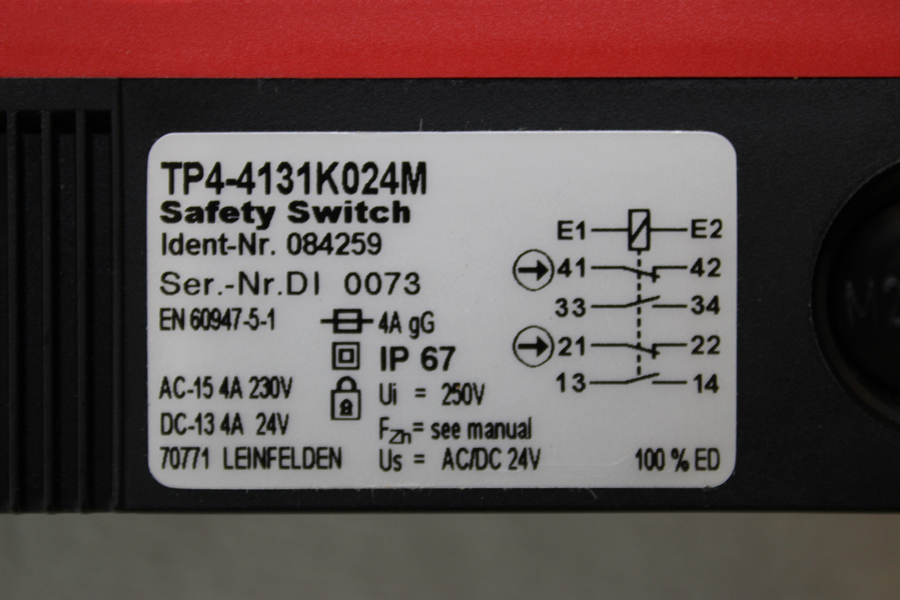

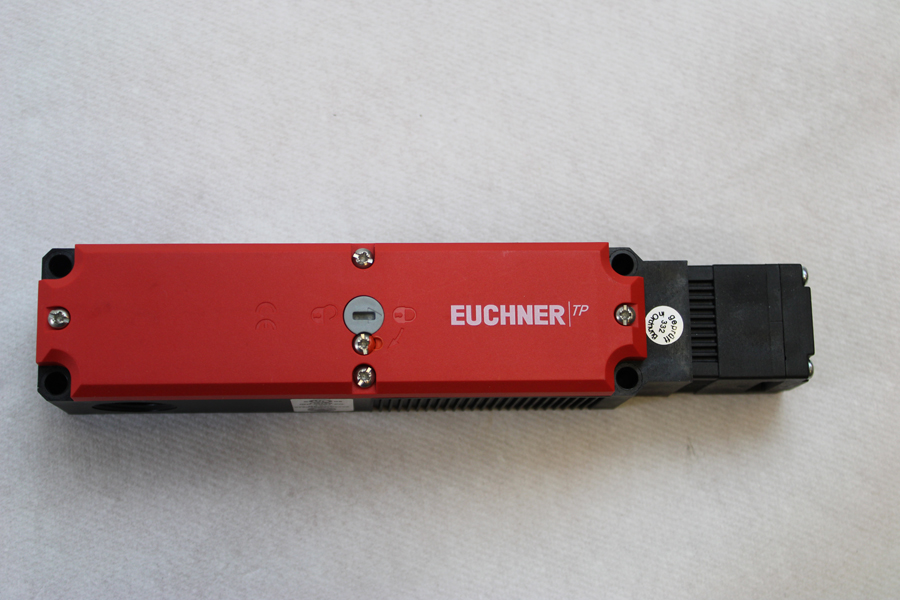

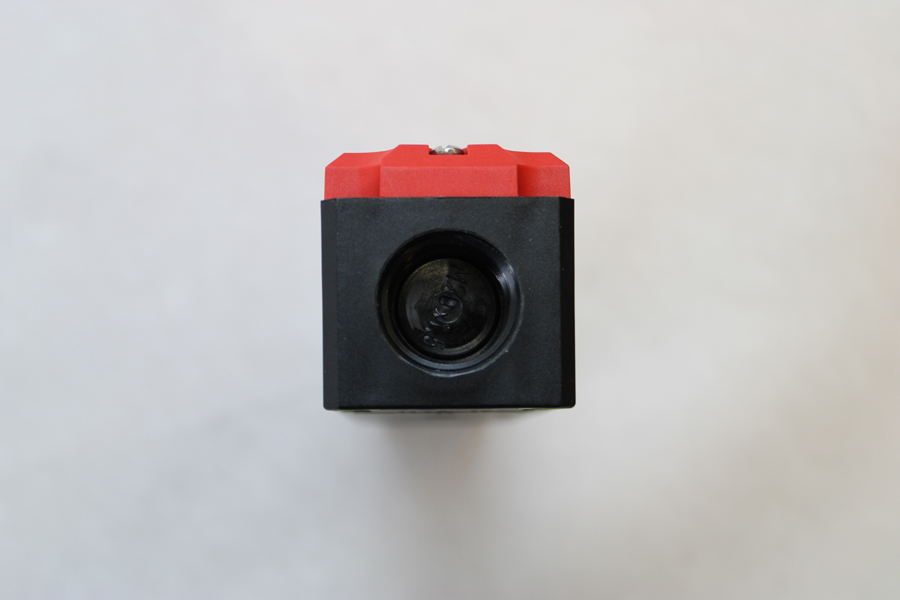

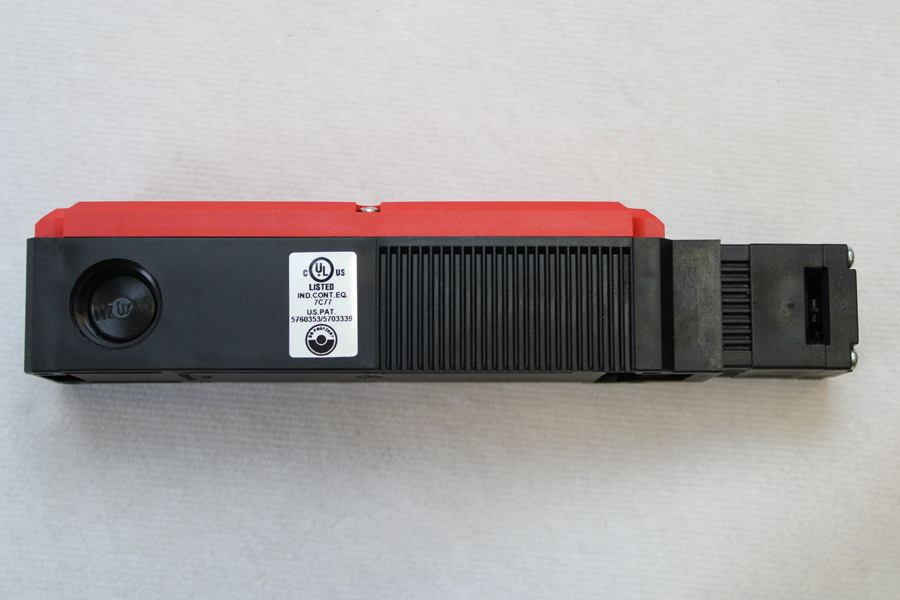

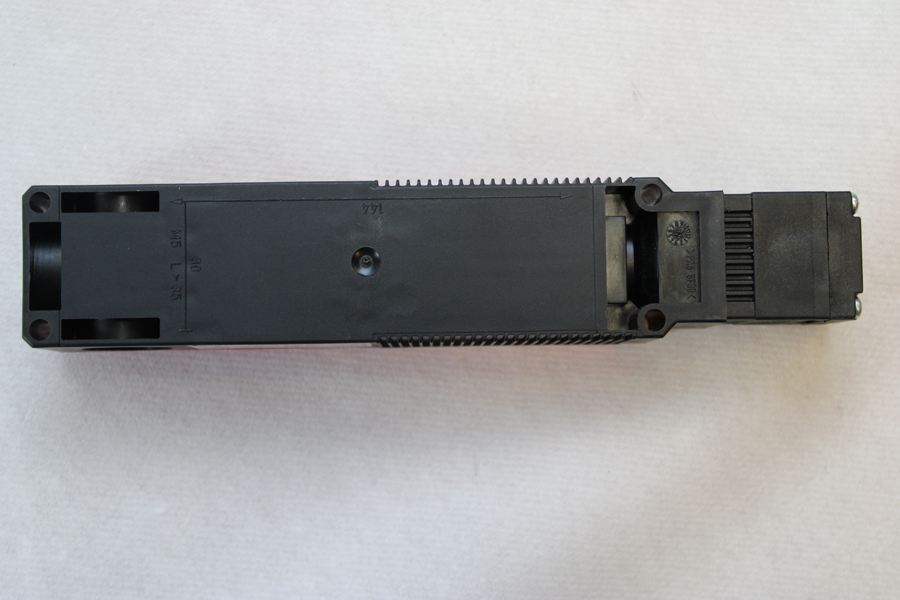

Bitte unbedingt die Fotos beachten
Please look at the pictures. Important!!!
Netto Gewicht / net weight: 0,5 kg
